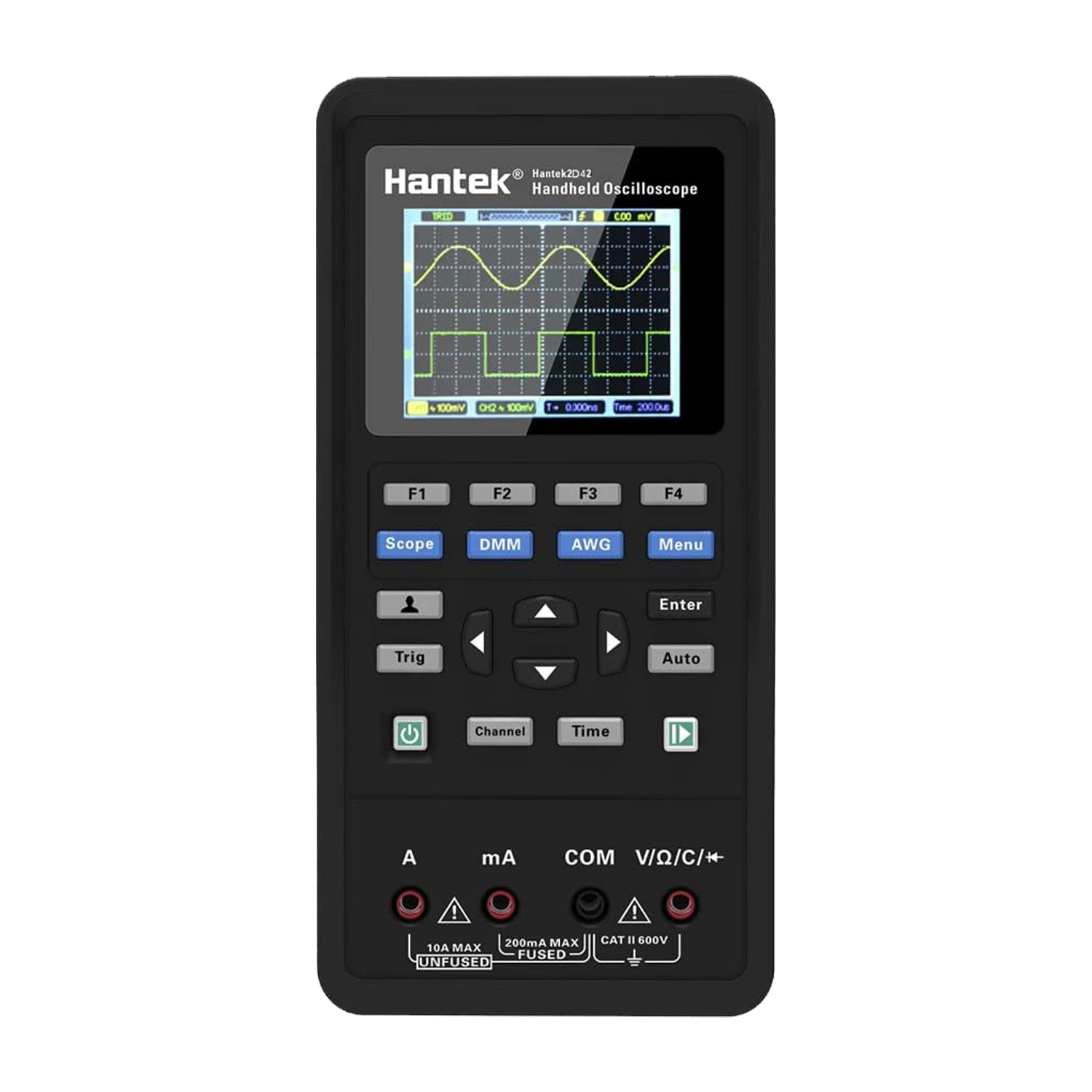

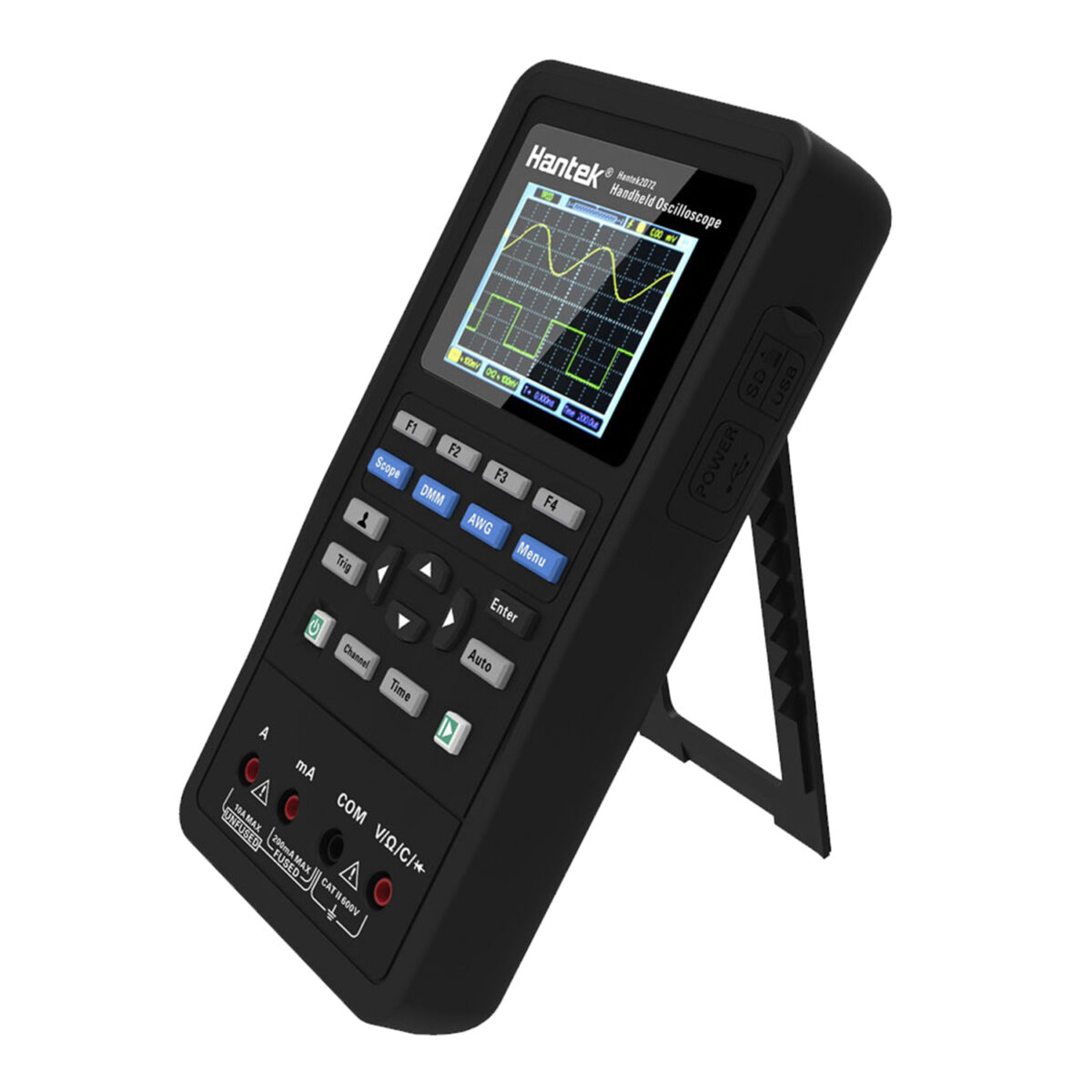

اسیلوسکوپ دستی هانتک مدل Hantek 2D42

• اسیلوسکوپ 2 کاناله با پهنای باند 40MHz
• فانکشن ژنراتور 1 کاناله 25 مگاهرتزی
• سرعت نمونه برداری 250MSa/s
• بیشینه ولتاژ برای ورودی های BNC مقدار 150VRMS
• مولتی متر کامل با اندازه گیری اغلب پارامترهای مورد نیاز
• تعداد کانت نمایشگر 4000 از نوع FTF با سایز 2.8 اینچ
• قابلیت شارژ با type C

اسیلوسکوپ های پرتابل (Handheld Oscilloscope) بدلیل داشتن مزیت هایی همچون قابلیت حمل آسان، شارژی بودن و همچنین چند کاره بودنشان، کار را برای تعمیرکاران، مهندسان الکترونیک و طراحان بسیار آسان کرده است.

نوسان نمای هنتک مدل 2D42 یک اسکوپ دستی 2 کاناله با پهنای باند 40 مگاهرتز می‌باشد. با توجه به اینکه اسکوپ دستی Hantek 2D42 از سرعت نمونه برداری 250Msa/s بهره می برد، تقریبا پاسخ گوی تمام نیاز های اولیه یک مهندس الکترونیک، طراحان مدار های الکترونیک و تعمیرکارن خواهد بود.

این دستگاه علاوه بر اسیلوسکوپ، یک مولتی متر کامل و فانکشن ژنراتور 25MHz (تک کاناله) نیز می باشد. مولتی متر این دستگاه قابلیت اندازه گیری تمامی پارامترهای الکترونیک مانند ولتاژ، جریان الکتریکی، مقاومت الکتریکی، میزان ظرفیت خازنی، تست دیود و اتصال کوتاه را دارا می باشد.

محورهای افقی و عمودی

• سرعت نمونه برداری : 250 مگاسمپل برثانیه زمانی که از یک کانال استفاده می کنید (125 مگاسمپل برثانیه برای استفاده همزمان از هر دوکانال)
• درون یابی شکل موج : (sain x)/x
• میزان حافظه : 6000 هنگام استفاده از یک کانال (3000 استفاده از دو کانال همزمان)
• Time/Div : رنج های 5ns/div~500s/div
• مبدل آنالوگ به دیجیتال با رزولوشن 8 bit
• Vol/Div : با رنج های 10mV/div~10V/div در ورودی BNC

اطلاعات تریگر

تریگر از نوع Edge  با مود های Auto, Normal, Single و لول های ±4 divisions از مرکز صفحه با slope های Rising, Falling, Rising و Falling

ورودی های اسیلوسکوپ دستی Hantek 2D42

این اسیلوسکوپ دارای دو ورودی BNC با اطلاعات زیر می باشد.

• بیشینه پهنای باند ورودی 40 مگاهرتز
• کوپلینگ های AC ، DC و GND
• امپدانس ورودی کانال ها 25pF±3 pF, 1MΩ±2%
• ضرایب تضعیف پشتیبانی شده توسط این دستگاه : 1x, 10x, 100x, 1000x
• بیشینه ولتاژ ورودی 150V_RMS

_{مشخصات فانکشن ژنراتور}

• تعداد کانال : 1 کانال
• پهنای باند : 25MHz
• سرعت سمپلینگ : 250MSa/s

مشخصات فنی قسمت مولتی متر دستگاه  Hantek 2D42

• تعداد شمارنده نمایشگر : 4000 Counts
• اندازه گیری پارمترهای :

1. ولتاژ AC و DC تا 600 ولت
2. جریان AC و DC تا 10 آمپر
3. مقاومت الکتریکی تا 40M Ohoum
4. ظرفیت خازنی تا 100uF
5. قابلیت تست دیود و اتصال کوتاه

مشخصات نمایشگر و باتری

این اسکوپ از یک نمایشگر رنگی با سایز 2.8 اینچ از نوع TFT و رزولوشن 320*240 پیکسل با قابلیت کنترل میزان کنتراست بهره می‌برد.

باتری استفاده شده در این دستگاه از نوع لیتیوم یون با قابلیت تعویض می‌باشد. این دو باطری توسط یک آداپتور 5V/2A با کابل type C شارژ می شوند.

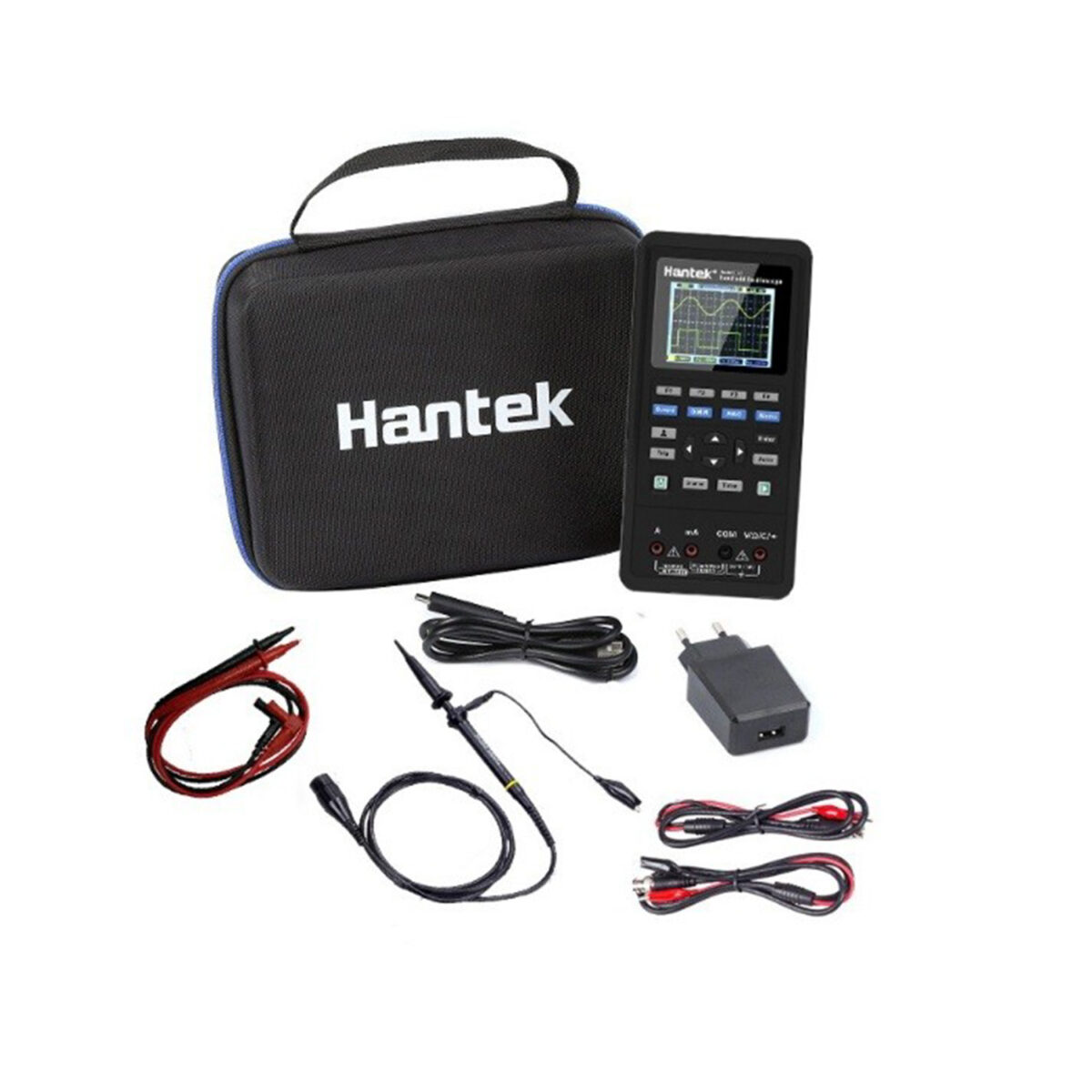

اقلام همراه

• یک عدد دستگاه 2D42
• یک عدد پراب اسیلوسکوپ با ضرایب تضعیف x1 و x10
• دو عدد پراب BNC به سوسماری
• پراب مولتی متر
• 2 عدد باتری لیتیوم یون (داخل دستگاه می‌باشد.)
• شارژر 5V 2A همراه با کابل type c
• کیف حمل مخصوص
