اسیلوسکوپ رومیزی دیجیتال ریگول مدل Rigol DS1202Z-E

اسیلوسکوپ Rigol DS1202Z-E یکی از سری های DS1000Z شرکت ریگول می باشد که دارای 2 کانال ورودی با پهنای باند 200MHz، سرعت نمونه برداری 1GSa/s در مجموع و از نوع دیجیتال است. اسکوپ های سری 1000Z دارای فناوری UltraVision می‌باشند.

نوسان نمای ریگول DS1202Z-E یکی از اسکوپ های مناسب برای افرادی است که نیاز به سرعت نمونه برداری و دقت بالا دارند. این دستگاه مناسب برای آزمایشگاه های مخابرات، الکترونیک، دروس مهندسی کنترل و همچنین بخش های تحقیق و توسعه (R&D) می‌باشد.

اسکوپ Rigol DS1202Z-E دارای محدودیت بیشینه ولتاژی 300Vrms می باشد (زمانی که پراب در حالت تضعیف x10 قرار دارد) که قابلیت بررسی امواج های ولتاژ بالا را نیز برای استفاده کننده محیا می کند. برای امواج با ولتاژ های بالاتر می‌توانید از پراب های اسیلوسکوپ با ضرایب تضعیف بالاتر استفاده کنید.

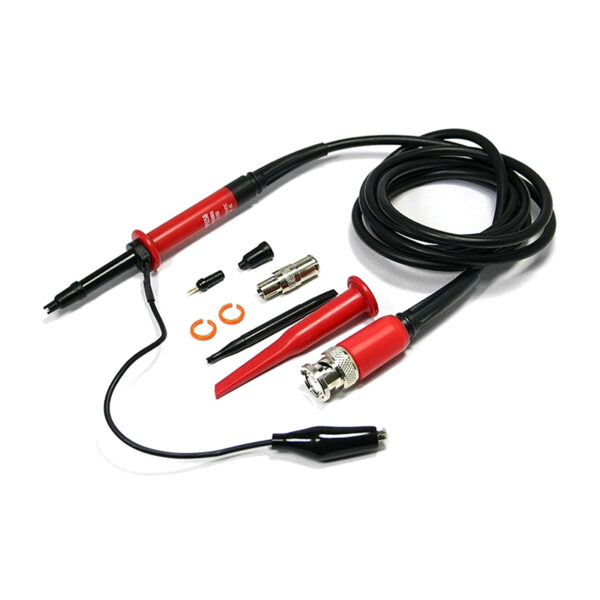

پیشنهاد ما استفاده از پراب تایوانی HP-9258 به عنوان پراب با تضعیف 1:100 برای این دستگاه می باشد.

مشخصات فنی اسیلوسکوپ Rigol DS1202Z-E

• تعداد 2 ورودی آنالوگ با پهنای باند 200MHz
• سرعت نمونه برداری 1GSa/s (هنگام استفاده از فقط یک کانال) و 500MSa/s (استفاده از هر دو کانال به صورت همزمان)

•  12bits (Max) resolution

• میزان حافظه
  • استفاده از فقط یک کانال 24Mpts
  • در حالت دو کانال همزمان فعال 12Mpts
• میزان Capture Rate 30,000 wfrms/s
• کوپلینگ های ورودی AC, DC, GND
• پشتیبانی از ضرایب تضعیف از 0.01x تا 1000x در استپ های 5-2-1
• بیشینه ولتاژ ورودی CAT l 300Vrms و CAT ll 100Vrms و transient overvoltage 1000 Vpk
• مبدل آنالوگ به دیجیتال A/D Coverter 12-bit
• رنج مقیاس عمودی (ولتاژ) 500µV/div ~ 10V/div
• میزان Rise Time محاسبه شده  1.75ns
• مقیاس زمانی 2ns/div ~ 50s/div
• قابلیت اندازه گیری 22 پارامتر مختلف به صورت اتوماتیک

اطلاعات نمایشگر اسکوپ Rigol DS1202Z-E

• دارای نمایشگر از نوع TFT (diagonal liquid crystal) با سایز 7 اینچ
• دارای رزولوشن 480 * 800 RGB
• 16M رنگ برای نمایشگر

اقلام همراه اسیلوسکوپ ریگول DS1202Z-E

• یک عدد دستگاه Rigol DS1202Z-E
• ۲ عدد پراب اسیلوسکوپ پسیو با ضرایب تضعیف x1 و x10 (مدل PVP2350)
• پراب اتصال به برق
• پراب اتصال به کامپیوتر
• برگه راهنمای دستگاه
