ماژول فانکشن ژنراتور XR2206

معرفی

مشخصات کلی ماژول فانکشن ژنراتور XR2206
ولتاژ منبع تغذیه: 9 تا 12 ولت DC
شکل موج‌ها: مربعی، سینوسی و مثلثی
امپدانس خروجی: 600 اهم با خطای 10٪
محدوده فرکانس خروجی: 1HZ – 1MHz
موج سینوسی:
دامنه: از 0 تا 3 ولت در ولتاژ تغذیه 9V-DC
اعوجاج: کمتر از 1٪ در 1kHz
همواری: + 0.05dB 1HZ – 100kHz
موج مربعی:
دامنه: 8V (بدون بار) در ورودی 9V-DC
زمان صعود: کمتر از 50ns در 1kHz
زمان فرود: کمتر از 30ns در 1kHz
تقارن: کمتر از 5٪ در 1kHz
موج مثلثی:
دامنه: 0 تا 3V در ورودی 9V-DC
خطی بودن: کمتر از 1٪ (تا 100kHz)
محتویات بسته محصول

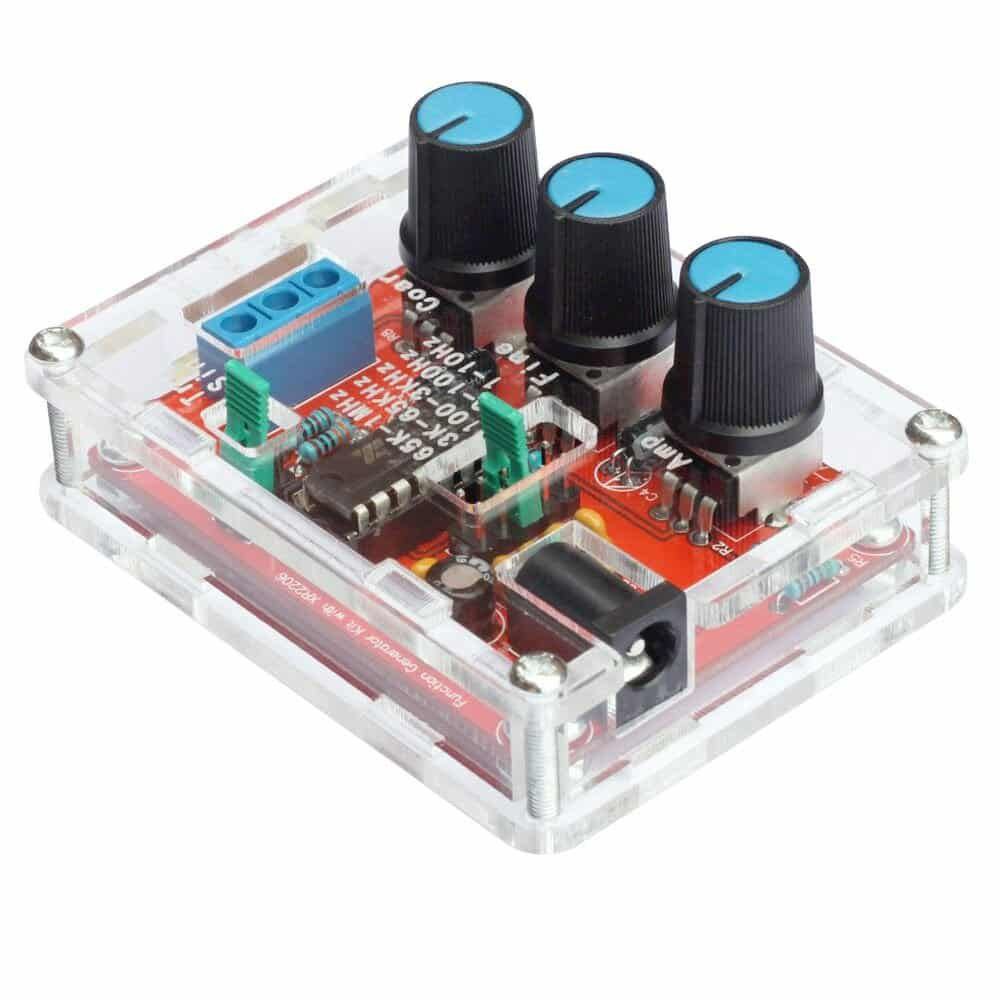

همانطور که در تصاویر محصول می‌بینید وقتی این کیت را خریداری می‌کنید، همه وسایل لازم را در اختیار خواهید داشت. همچنین به همراه محتویات این بسته یک جعبه اکریلیک شفاف بسیار خوب و یک جزوه دستورالعمل است که به راحتی قادر به استفاده از آن خواهید بود.

با استفاده از یک سوئیچ پنج حالته می‌توانید پنج محدوده فرکانسی را برای خروجی تعیین کنید. در این ماژول از جامپر به جای سوئیچ استفاده شده که باید جامپر را در جای مورد نظر برای تعیین محدوده فرکانس قرار دهید. محدوده‌های فرکانسی این ماژول عبارتند از:

1Hz-10Hz
10Hz-100Hz
100Hz-3KHz
3KHz-65KHz
65KHz-1MHz
با استفاده از یک جامپر دو حالته می‌توانید تعیین کنید که خروجی مدار مثلثی باشد یا سینوسی.

توسط پتانسیومترهای تعبیه شده در مدار نیز می‌توان دامنه و خروجی فرکانس را تنظیم کرد.

می‌توانید برای مشاهده سیگنال‌های تولید شده، از کیت اسیلوسکوپ دیجیتال DSO138 که در فروشگاه مگامدار موجود است استفاده نمایید.
