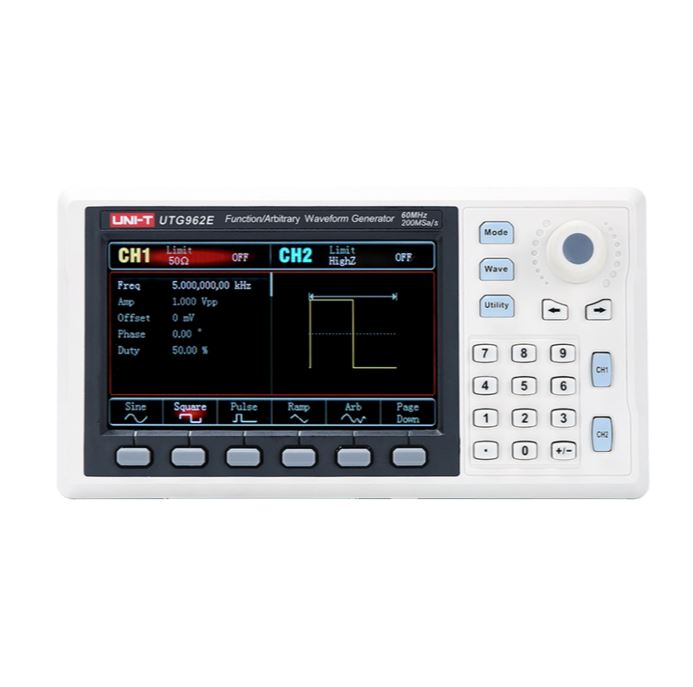

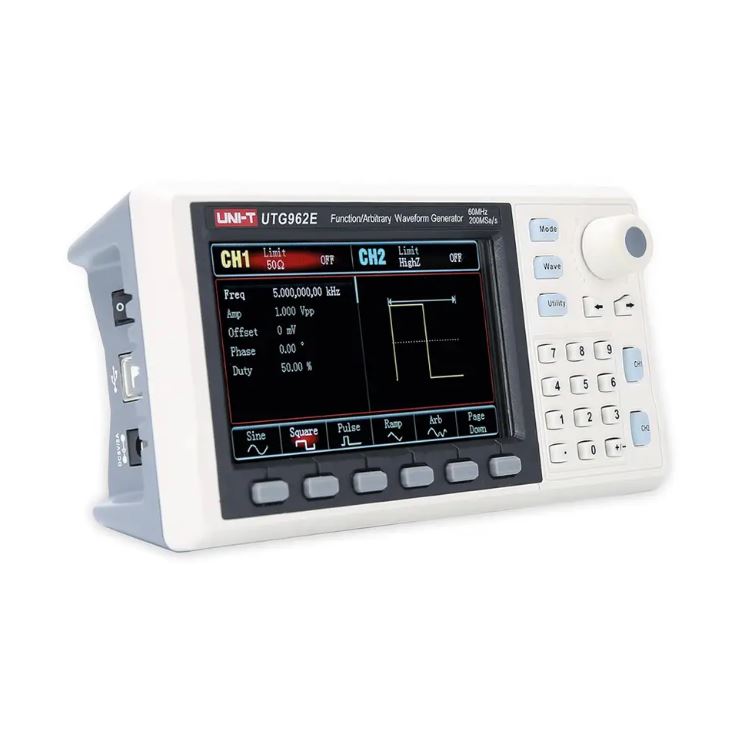

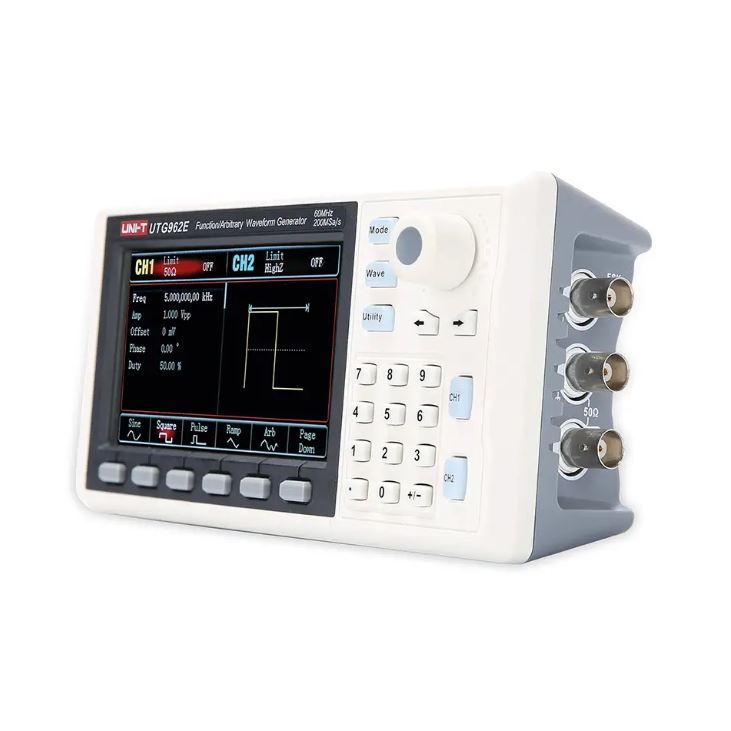

سوئیپ فانکشن ژنراتور 60 مگاهرتز 2 کاناله یونیتی مدل Uni-Trend UTG-962E

UTG962E یک فانکشن ژنراتور 2 کاناله با بیشینه پهنای باند 60 مگاهرتز و نرخ تبدیل 200MSa/s تولید شده توسط شرکت یونیتی است. مولد موج UniT UTG962E قابلیت تولید امواج سینوسی، مربعی، رمپ، پالس، نویز، DC و Arbitrary را دارد.

همچنین مدولاسیون های AM, FM, PM, FSK, Line, Log نیز در این دستگاه وجود دارد. از مهم ترین ویژگی‌های این دستگاه میتوان به رزولوشن فرکانس 1µHz و رزولوشن ولتاژ 1mVpp، امکان اتصال به کامپیوتر از طریق USB، قابلیت استفاده با پاور بانک (DC 5V, 2A) و سایز کوچک (فانکشن ژنراتور قابل حمل) آن اشاره کرد.

مشخصات فنی فانکشن ژنراتور یونیتی مدل Uni-T UTG 962E

• تعداد کانال خروجی (Channel): 2 کانال
• رزولوشن (Vertical Resolution): 14bit
• بیشینه پهنای باند (Max Frequency): 60MHz
  • سینوسی (Sine Wave):1µHz ~ 60MHz
  • مربعی (Square Wave): 1µHz ~ 20MHz
  • رمپ (Ramp Wave): 1µHz ~ 400KHz
  • پالس (Pulse Wave): 1µHz ~ 20MHz
  • Arbitrary: بازه 1µHz ~ 10MHz
• نرخ تبدیل (Sampling Rate): 200MSa/s
• ولتاژ خروجی (Amplitude)
  • در فرکانس کمتر از 10MHz بازه 1mVpp ~ 10Vpp
  • در فرکانس های بیشتر از 10MHz بازه 1mVpp ~ 5Vpp
• امواج قابل تولید (Waveform): سینوسی، مربعی، رمپ، پالس، نویز، DC و Arbitrary
• مُد های کاری (Working Mods): Output gating, Continuous, Modulation, Frequency Sweep
• مدولاسیون (Modulation Types): AM, FM, PM, FSK, Line, Log
• فرکانس کانتر (Frequency Counter): 100mHz ~ 100MHz
  • رزولوشن کانتر 7 دیجیتی

مشخصات کلی سوئیپ ژنراتور Uni-Trend UTG962E

• نمایشگر: LCD از نوع TFT با سایز 4.3 انیچ رنگی
• رزولوشن نمایشکر: 272 * 480
• ولتاژ کاری دستگاه: DC5V , 2A
• اندازه دستگاه: 68*90*172 میلی متر
• وزن دستگاه: 0.33Kg
