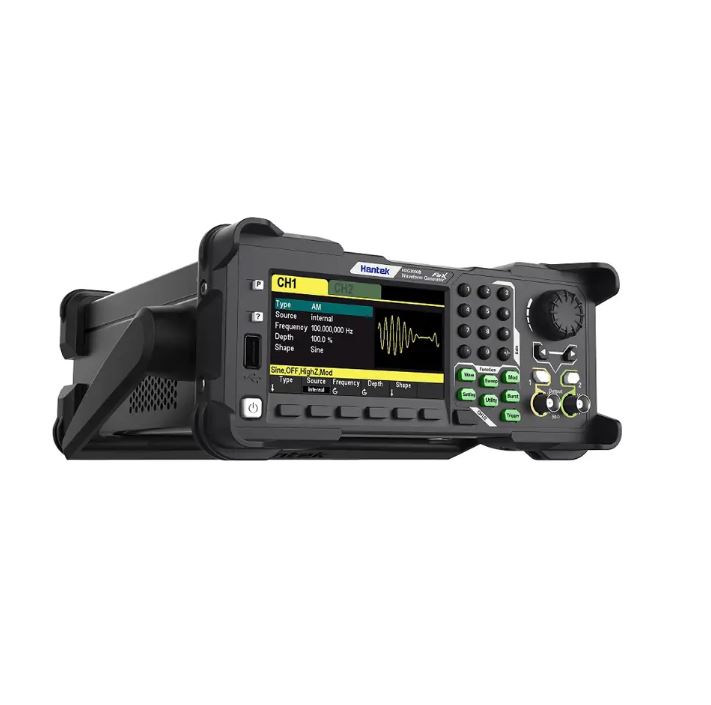

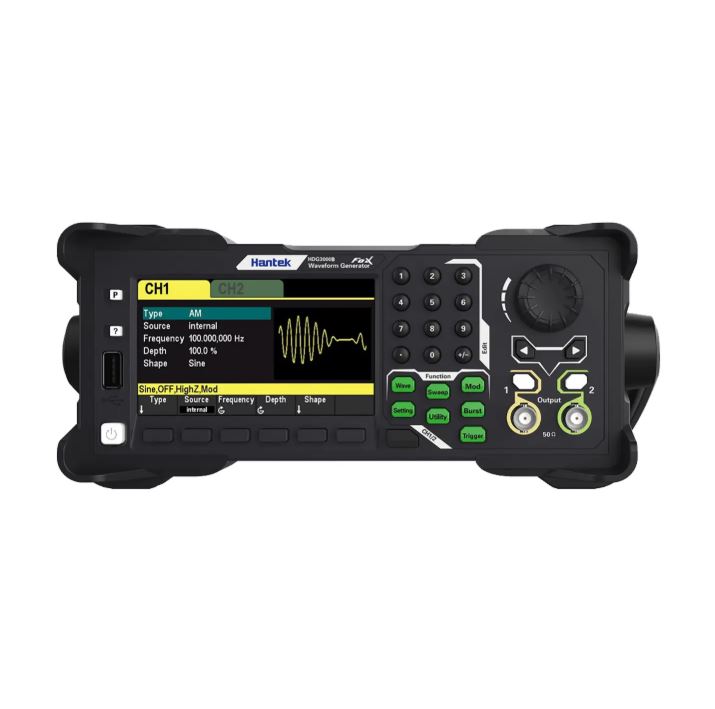

سوئیپ فانکشن ژنراتور 25 مگاهرتز 2 کاناله هنتک مدل HDG-3022B

HDG3022B یک فانکشن ژنراتور 2 کاناله با بیشینه پهنای باند 25 مگاهرتز و نرخ تبدیل 250MSa/s تولید شده توسط شرکت HANTEK است. مولد موج HDG 3022B قابلیت تولید امواج سینوسی، مربعی، مثلثی، پالس، نویز، DC و 160 نوع Arbitrary را دارد.

همچنین مدولاسیون های AM, DSB – AM, FM, PM, ASK, FSK and PSK, BPSK, QPSK, 3 FSK, 4 FSK, OSK and PWM نیز در این دستگاه وجود دارد. از مهم ترین ویژگی‌های این دستگاه میتوان به رزولوشن فرکانس 1µHz، رزولوشن 16 بیتی برای Vertical همچنین امکان اتصال به کامپیوتر از طریق USB اشاره کرد.

مشخصات فنی فانکشن جنراتور 25MHz هانتک HDG3022B

• تعداد کانال خروجی (Output Channel): 2کانال
• رزولوشن (Vertical Resolution): 16bit
• رزولوشن فرکانس خروجی: 1µHz
•  2M : Wave length
• بیشینه پهنای باند (Max Frequency): 25MHz
  • سینوسی (Sine Wave): 1µHz ~ 25MHz
  • مربعی (Square Wave): 1µHz ~ 15MHz
  • مثلثی (Triangular): 1µHz ~ 2MHz
  • هارمونیک (Harmonic): 1µHz ~ 10MHz
  • Arbitrary: بازه 1µHz ~ 15MHz
• نرخ تبدیل (Sampling Rate): 250MSa/s
• دامنه خروجی (Amplitude)
  • در فرکانس کمتر از 10MHz بازه 1mVpp ~ 10Vpp
  • در فرکانس های بیشتر از 10MHz بازه 1mVpp ~ 5.5Vpp
• رزولوشن دامنه خروجی: 1mVpp
• امواج قابل تولید (Waveform): سینوسی، مربعی، پالس، نویز و Arbitrary
• مدولاسیون (Modulation Types): AM, DSB-AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM
• قابلیت اتصال به کامپیوتر (USB Host + USB Device)

مشخصات فنی بخش فرکانس متر HANTEK HDG3022B

• فانکشن های اندازه گیری (Measurement Functions): Frequency, Period, Positive/Negative, Pulse Width, Duty Cycle
• فرکانس متر (Frequency Counter): 1µHz ~ 80MHz
• ولتاژ سیگنال ورودی (Input Signal Range): 0 ~ 3.3V
• 10ms ~ 16s :Gate Time

مشخصات کلی سوئیپ ژنراتور HDG 3022B

• نمایشگر: LCD رنگی از نوع TFT با سایز 4.3 اینچ
• ولتاژ کاری دستگاه: 120VRMS ~ 240VRMS / 45Hz ~ 66Hz
• اندازه دستگاه: 110*232*308 میلی متر
• وزن دستگاه: 3.09Kg
