منابع تغذیه (Power Supply) دستگاه هایی هستند که وظیفه آن ها، تامین توان مورد نیاز برای مصرف کننده های الکتریکی می‌باشد. منابع تغذیه قابلیت تنظیم (محدود کردن) ولتاژ و جریان خروجی را دارند و به صورت تک کاناله و دو کاناله (با قابلیت سری و موازی شدن) تولید می‌شوند.

به صورت کلی، طراحی داخلی منابع تغذیه به دو صورت ترانسی (خطی یا Linear) و سوئیچینگ می‌باشد که هرکدام مزایا و معایب خود را دارند.

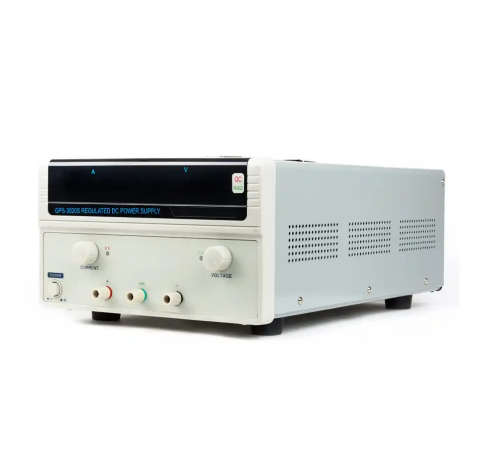

منبع تغذیه 30V 20A ترانسی جی‌پی‌اس لیمیتد مدل GPS-3020S

منبع تغذیه GPS3020S ساخت شرکت GPS Limited می‌باشد و ساختمان داخلی آن به روش ترانسی (Linear – خطی) طراحی شده است. از مزایای این دستگاه می‌توان به ساختار ترانسی، مقاومت بیشتر هنگام استفاده از تمام توان دستگاه (نسبت به مدل های سوئیچینگ) اشاره کرد. وزن بسیار زیاد، تنها نکته منفی این دستگاه می‌باشد. خروجی این دستگاه یک خروجی متغیر 30 ولت 20 آمپر می‌باشد.

این منبع تغذیه مناسب برای تمامی آزمایشگاه ها، تعمیر و نگهداری دستگاه‌ها، خطوط تولید محصولات، واحد های تحقیق و توسعه و آموزشگاه‌ها که نیاز به ولتاژ 30V و جریان 20A (به صورت مداوم) دارند، می‌باشد.

مشخصات فنی منبع تغذیه متغیر آزمایشگاهی جی پی اس لیمیتد مدل GPS Limited GPS-3020S

• ساختمان داخلی : ترانس (خطی – Linear)
• خروجی متغیر : تعداد 1 عدد خروجی متغیر 0V~30V / 0A~20A
• ولتاژ ورودی دستگاه : 220V±10% 50Hz±2Hz
• سیستم فیوز : فیوز شیشه‌ای
• سیستم خنک کاری : 1 عدد فن
• دما و رطوبت پیشنهادی برای دستگاه : 40~0 درجه سانتی گراد و رطوبت کمتر از 70%

این دستگاه دارای وزن بسیار بالایی (بدلیل ساختار داخلی ترانسی) دارد و مناسب افرادی که نیاز به جابجایی منبع تغذیه دارند، نمی‌باشد.

مشخصات نمایشگر منبع تغذیه GPS 3020S

• نوع نمایشگر : سون سگمنت 3 رقمی
  • یک رقم اعشار برای ولتاژ
  • یک رقم اعشار برای جریان
