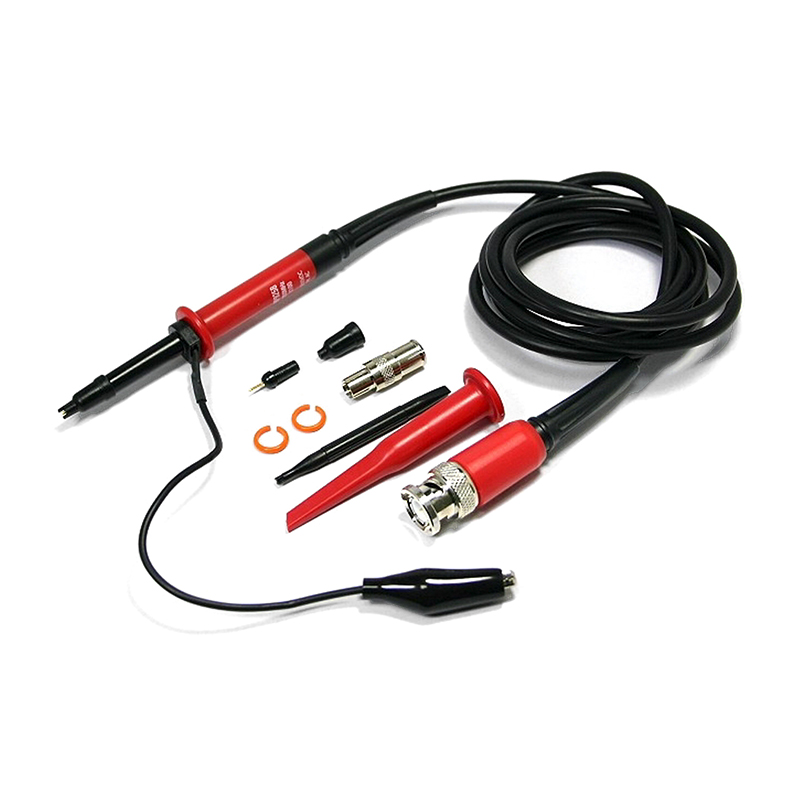

پراب اسیلوسکوپ 250MHz تایوانی تضعیف 100 مدل HP9258

وظیفه پراب اسیلوسکوپ ها برقراری ارتباط بین بردهای درحال تست و اسیلوسکوپ می‌باشند. در پراب های اسکوپ، معمولا از سوکت BNC استفاده می‌شود که به همین دلیل، پراب تایوانی HP-9258 برای استفاده در اغلب اسکوپ‌ها مناسب می‌باشد.

در انتخاب پراب، مواردی مانند پهنای باند، ضرایب تضعیف (Attenuation Ratio)، متریال مصرف شده برای تولید سیم، میزان Rise Time و امپدانس ورودی مهم هستند.

پراب HP-9258 تولید کشور تایوان می‌باشد. این پراب دارای ضریب تضعیف  x100 (100:1) از نوع غیرفعال (passive) می‌باشد.

توجه کنید که این پراب مستقیم ضریب 100 می‌باشد و امکان تغییر ضریب تضعیف در آن وجود ندارد.

مشخصات فنی پراب اسیلوسکوپ تایوانی HP 9258

• ضریب های تضعیف : x100 (100:1)
• مقاومت تضعیف :  مقدار 100MΩ
• ظرفیت خازن تضعیف : 5.5pF
• پهنای باند : DC ~ 250MHz
• بیشینه ولتاژ پراب : 1500Vrms CAT ll (2000V DC incl. AC peak)
• جبران خسارت تضعیف خازنی : 10pF ~ 35pF
• طول کابل : 130cm
• دمای کاری مناسب پراب : از دمای 10- درجه تا 55 درجه سلسیوس
• رطوبت مناسب : کمتر از 85%
