پراب اسیلوسکوپ 100 مگاهرتز مدل P6100

پراب اسکوپ پسیو P6100 با پهنای باند 100 مگاهرتز

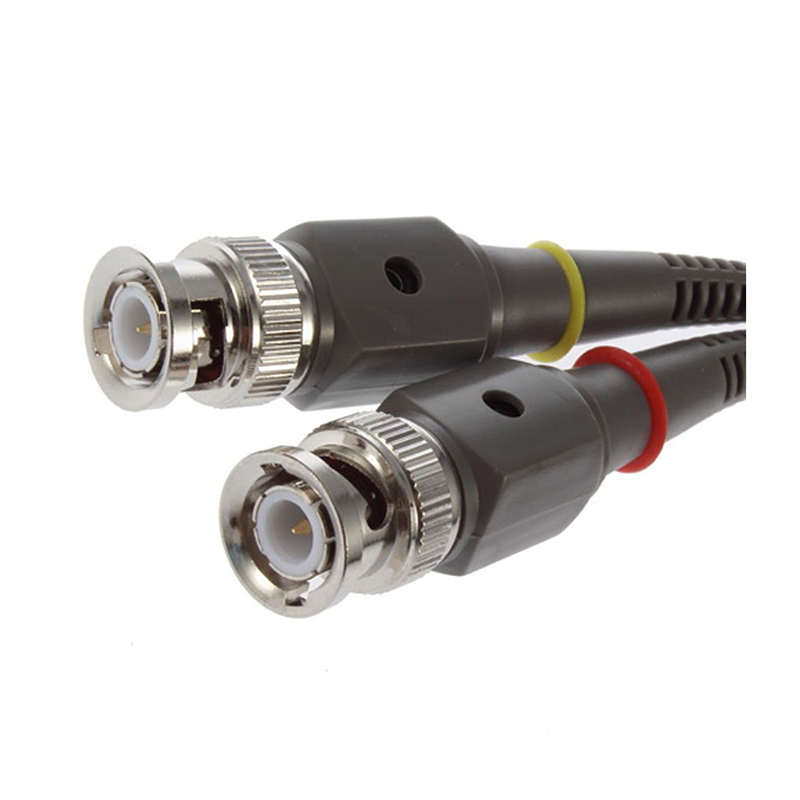

پراب های اسیلوسکوپ، ارتباط بین امواجی که نیاز به تست دارند (اغلب بُرد های الکترونیکی در حال تست) را با اسکوپ (نوسان نما) برقرار می‌کنند. در پراب های اسکوپ، معمولا از سوکت BNC استفاده می‌شود که به همین دلیل، پراب P6100 برای استفاده در اغلب اسکوپ‌ها مناسب می‌باشد.

در انتخاب پراب، مواردی مانند پهنای باند، ضرایب تضعیف (Attenuation Ratio)، متریال مصرف شده برای تولید سیم، میزان Rise Time و امپدانس ورودی مهم هستند.

با توجه به پهنای باند پشتیبانی شده توسط P6100 Oscilloscope Probe تا 100MHz است، این پراب برای تمامی دستگاه هایی که پهنای باند آن‌ها تا 100 مگاهرتز هستند، مناسب می‌باشد. ضرایب تضعیف x1 و x10 از رایج ترین ضرایب مورد نیاز می‌باشد. سرعت Rise Time این پراب در حالت 1:1 مقدار 3.5ns و در ضریب 10:1 میزان 58ns است که مقدار قابل قبولی به حساب می‌آید.

مشخصات فنی P6100 Oscilloscope Probe

• ضرایب تضعیف : x1 (1:1) , x10 (10:1)
• پهنای باند : تا 100MHz
  • x1 : DC – 6MHz
  • x10 : DC – 100MHz
• ولتاژ پراب
  • x1 : <300VDC + AC Vp-p
  • x10 : <600VDC + AC Vp-p
• مقاومت
  • x1 : 1MΩ
  • x10 : 10MΩ
• ظرفیت خازنی
  • x1 : 85pF ~ 120pF
  • x10 : 18.5pF ~ 22.5pF
• میزان جبران : 10pF ~ 30pF
• طول کابل : 120cm
• دمای کاری مناسب پراب : از دمای 10- درجه سلسیوس تا 65 درجه
• رطوبت مناسب : کمتر از 85%

اقلام همراه

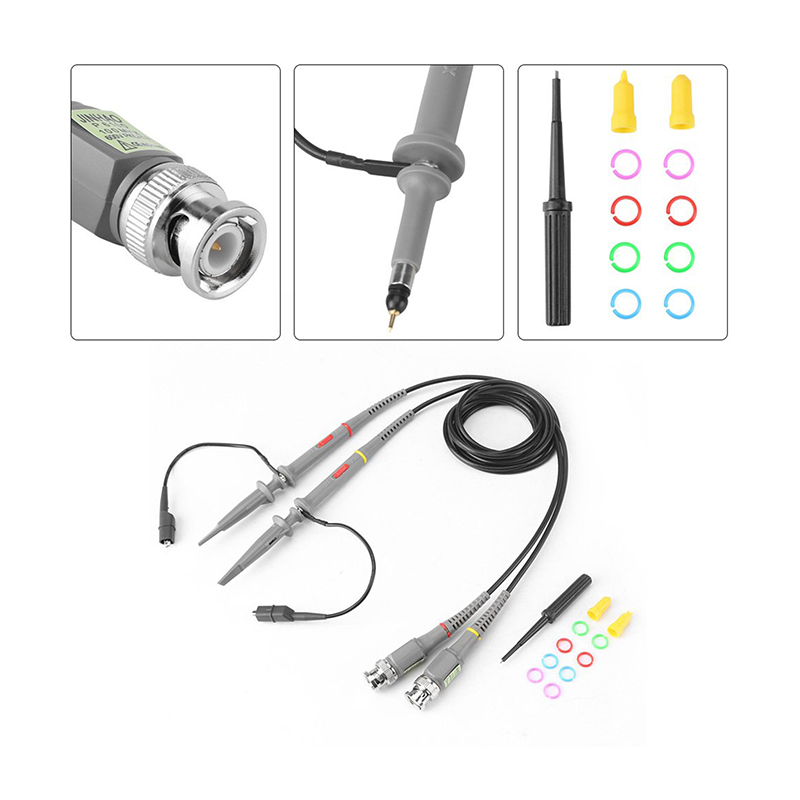

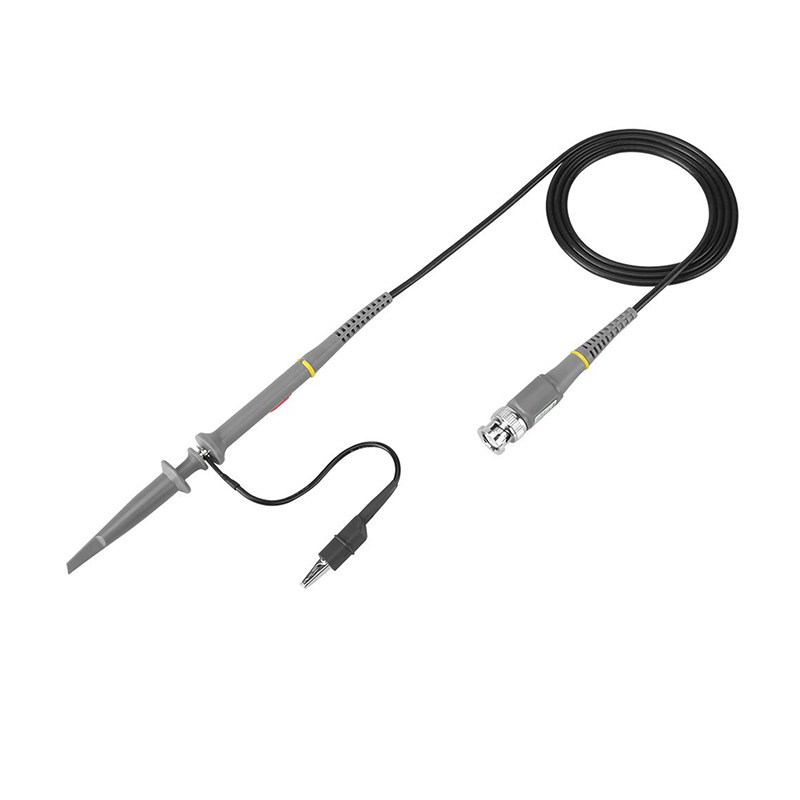

• 1 عدد پراب مدل P6100
• پیچ گوشتی برای تغییر میزان جبران ساز تضعیف خازنی
• سری اسکوپ
• حلقه های رنگی برای علامت گذاری پراب ها
