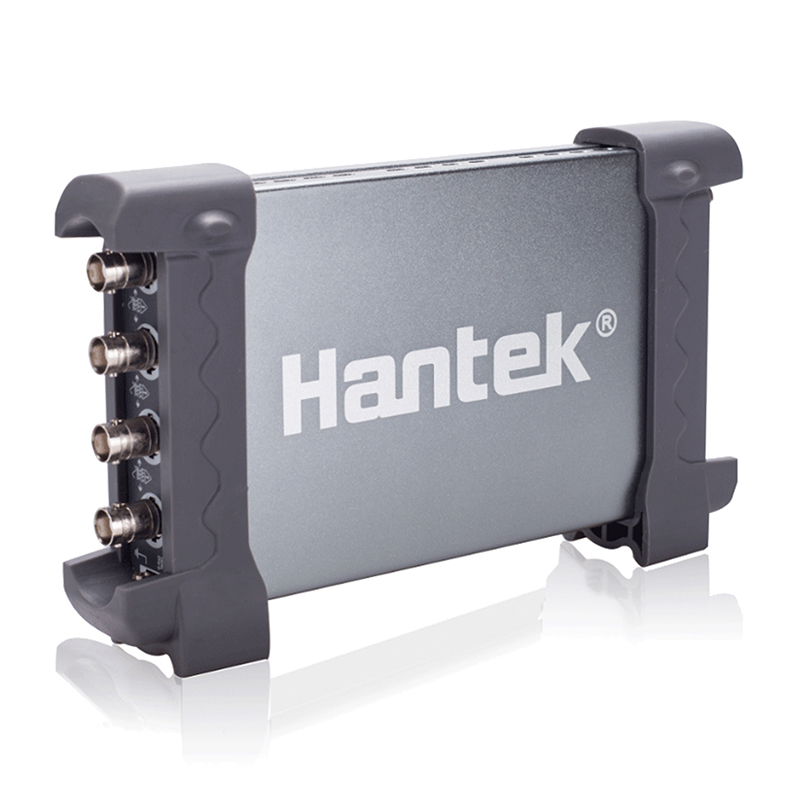

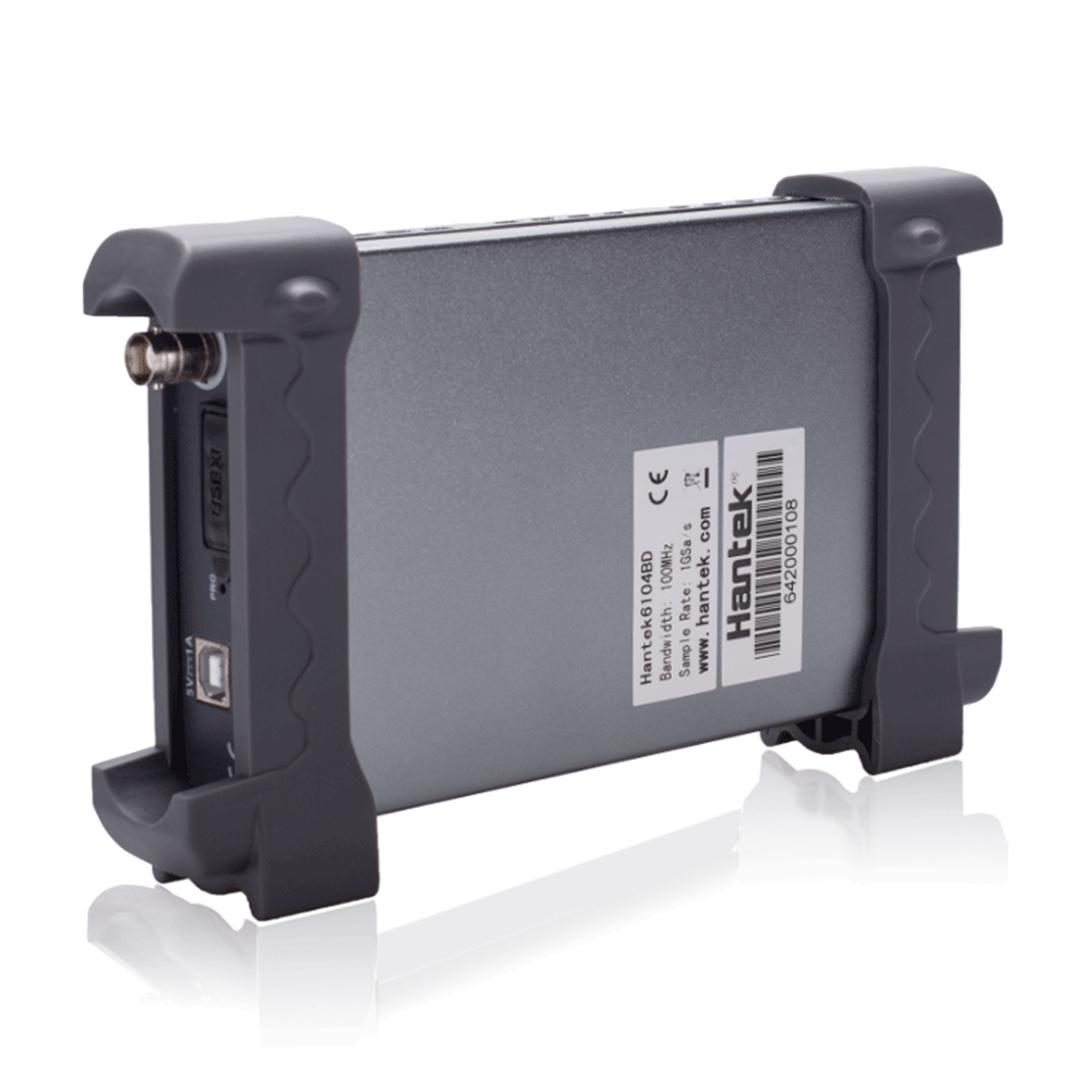

کارت اسکوپ 100MHz چهار کاناله + فانکشن ژنراتور هانتک مدل Hantek 6104BD

اسیلوسکوپ های کارتی یکی از پرفروش ترین انواع اسکوپ ها هستند. از مزیت های مهم کارت اسکوپ ها می‌توان به قیمت مناسب، قابلیت حمل آسان و لاگ دیتای آسان اشاره کرد.

اسکوپ های کارتی بدلیل اینکه قابلیت اتصال به کامپیوتر را دارند، امکان ویرایش و استفاده از دیتا را به صورت دیجیتال با استفاده از نرم افزار هایی مانند excell، Lab View و … را فراهم می‌کنند.

کارت اسکوپ Hantek 6104BD تا پهنای باند 100 مگاهرتز با سرعت نمونه برداری 1GSa/s، یکی از موارد بسیار مناسب موجود در بازار ایران می‌باشد. توجه کنید که بیشینه ولتاژ ورودی در این دستگاه 35 ولت می‌باشد و برای بررسی امواج با ولتاژ بالا، نیاز به پراب هایی با ضرایب تضعیف 100:1 دارید.

نرم افزار مخصوص کارت اسکوپ های هانتک قابلیت نصب برروی سیستم عامل های ویندوز 10، ویندوز 8، ویندوز 7، ویندوز NT، ویندوز XP و ویستا را دارد و دستگاه از طریق کابل با رابط USB 2.0 با این نرم افزار ارتباط خود را برقرار می‌کند.

قابلیت ذخیره اطلاعات در فرمت های text file ،jpg ،bmp ،MS excel ،word file در کامپیوتر از طریق نرم افزار.

بسته بندی کارت اسکوپ های هانتک

مشخصات فنی کارت اسیلوسکوپ هنتک مدل Hantek 6104BD

• تعداد کانال ها : 4 عدد با سوکت BNC
• پهنای باند : تا 100 مگاهرتز رزولوشن 8 بیتی
• سرعت نمونه برداری : 1GSa/s
• رنج های Gain : در حالت پراب با ضریب تضعیف x1 بازه ی 2mV/div ~ 10V/div
• امپدانس داخلی : 25pF 1MΩ
• بیشینه محافظت : 35Vpk (Without external attenuation DC + peak AC < 10kHz)
• مود های نمایشی : Y-T و X-Y
• مقدار مموری : 64K
• دارای تریگر اتو با تایپ های Rising edge و Falling edge و مود های Auto, Normal, Single
• قابلیت محاسبه کمیت های مختلف (قسمت Measurements)
• انجام اعمال ریاضی و FFT

اطلاعات قسمت فانکشن ژنراتور

• فانکشن ژنراتور 1 کاناله
• پهنای باند 25MHz
• عمق شکل موج 2KSa
• دامنه ولتاژ 3.5V± با بیشینه جریان 50mA
• امپدانس خروجی 50Ω

اقلام همراه

• یک عدد کارت اسیلوسکوپ هانتک مدل Hantek 6104BD
• 2 عدد پراب اسیلوسکوپ با ضرایب تضعیف x1 و x10
• 2 عدد پراب BNC به سوسماری
• کابل اتصال به کامپیوتر
• سی دی نرم افزار (در سری های جدید تولید شده، سی‌دی نرم افزار با هدف حمایت از محیط زیست، از اقلام همراه دستگاه حذف شده است. در این موارد، نرم افزار اتصال به کامپیتور را از طریق لینک زیر دانلود کنید.)
• برای دانلود نرم افزار اتصال به کامپیوتر اسیلوسکوپ کارتی هانتک مدل Hantek 6104BD، اینجا کلیک کنید. (بروز شده)
