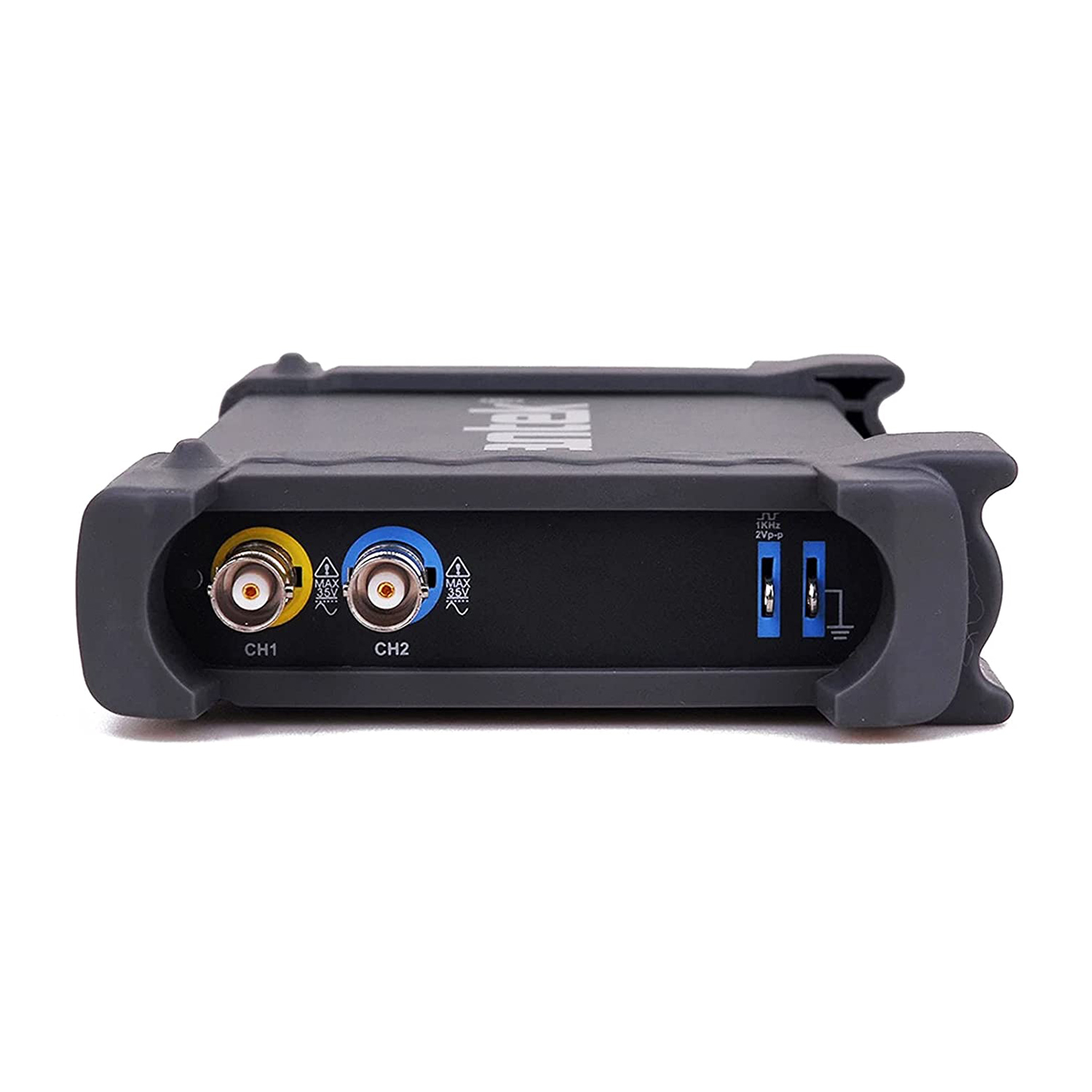

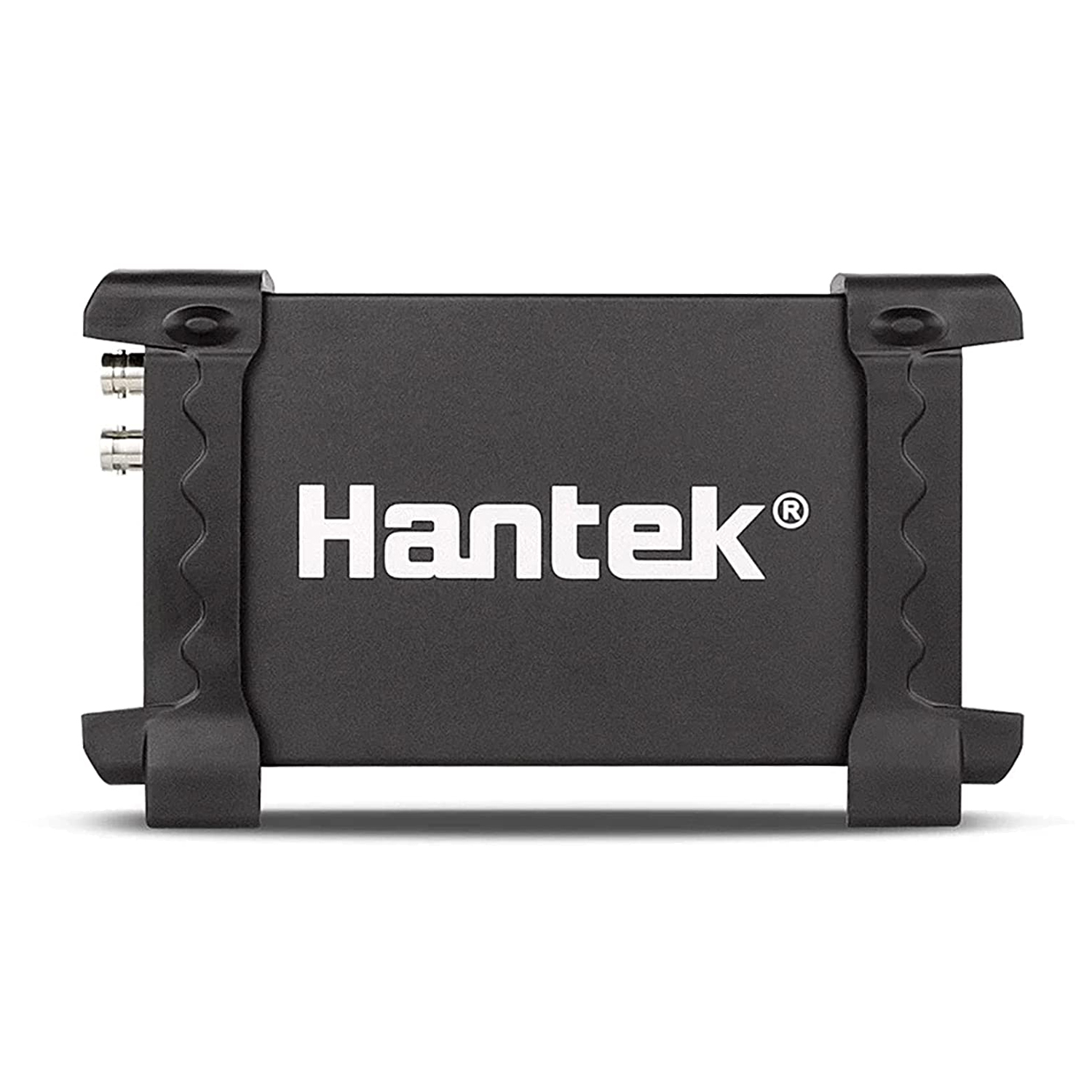

کارت اسکوپ 20MHz دو کاناله هانتک مدل Hantek 6022BE

اسیلوسکوپ های کارتی یکی از پرفروش ترین انواع اسکوپ ها هستند. از مزیت های مهم کارت اسکوپ ها می‌توان به قیمت مناسب، قابلیت حمل آسان و لاگ دیتای آسان اشاره کرد.

اسکوپ های کارتی بدلیل اینکه قابلیت اتصال به کامپیوتر را دارند، امکان ویرایش و استفاده از دیتا را به صورت دیجیتال با استفاده از نرم افزار هایی مانند excell، Lab View و … را فراهم می‌کنند.

کارت اسکوپ Hantek 6022BE تا پهنای باند 20 مگاهرتز با سرعت نمونه برداری 48MSa/s، یکی از موارد بسیار مناسب موجود در بازار ایران می‌باشد. توجه کنید که بیشینه ولتاژ ورودی در این دستگاه 35 ولت می‌باشد و برای بررسی امواج با ولتاژ بالا، نیاز به پراب هایی با ضرایب تضعیف 100:1 دارید.

نرم افزار مخصوص کارت اسکوپ سری 6002BE قابلیت نصب برروی سیستم عامل های ویندوز 10، ویندوز 8، ویندوز 7، ویندوز NT، ویندوز XP و ویستا را دارد و دستگاه از طریق کابل با رابط USB 2.0 با این نرم افزار ارتباط خود را برقرار می‌کند.

قابلیت ذخیره اطلاعات در فرمت های text file ،jpg ،bmp ،MS excel ،word file در کامپیوتر از طریق نرم افزار.

بسته بندی کارت اسکوپ های هانتک

مشخصات فنی کارت اسیلوسکوپ هنتک مدل Hantek 6022BE

• تعداد کانال ها : 2 عدد با سوکت BNC
• پهنای باند : تا 20 مگاهرتز
• سرعت نمونه برداری : 48MSa/s
• رنج های Gain : در حالت پراب با ضریب تضعیف x1 بازه ی 20mV/div ~ 5V/div
• امپدانس داخلی : 1MΩ
• بیشینه محافظت : 35Vpk (Without external attenuation DC + peak AC < 10kHz)
• مود های نمایشی : Y-T و X-Y
• مقدار بافر : تعداد 1M نمونه
• دارای تریگر اتو با تایپ های Rising edge و Falling edge و مود های Auto, Normal, Single
• قابلیت محاسبه کمیت های مختلف (قسمت Measurements)
• انجام اعمال ریاضی و FFT

اقلام همراه

• یک عدد کارت اسیلوسکوپ هانتک مدل Hantek 6022BE
• 2 عدد پراب اسیلوسکوپ با ضرایب تضعیف x1 و x10
• کابل اتصال به کامپیوتر
• سی دی نرم افزار (در سری های جدید تولید شده، سی‌دی نرم افزار با هدف حمایت از محیط زیست، از اقلام همراه دستگاه حذف شده است. در این موارد، نرم افزار اتصال به کامپیتور را از طریق لینک زیر دانلود کنید.)

برای دانلود نرم افزار اتصال به کامپیوتر اسیلوسکوپ کارتی هانتک مدل Hantek 6022BE، اینجا کلیک کنید. (بروز شده)
