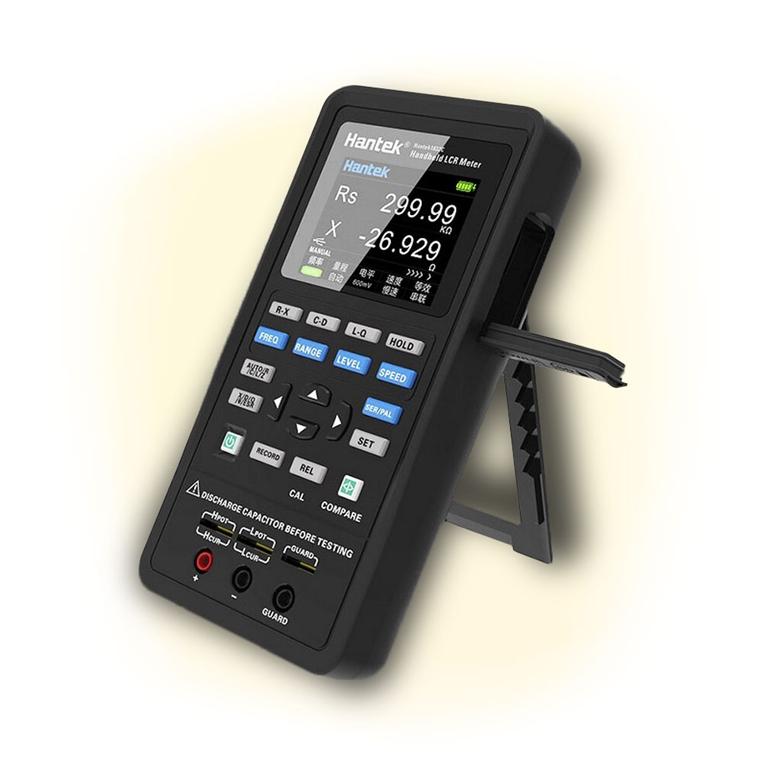

LCR متر هانتک با فرکانس 100KHz مدل Hantek 1833C

LCR متر هانتک جزء تقسم بندی دستگاه های فرکانسی به حساب می‌آید و قابلیت اندازه گیری پارامتر های مختلف را تا فرکانس 100 کیلوهرتز را دارا می‌باشد.

دستگاه Hantek 1833C یک LCR METER دستی است که قابلیت اندازه گیری پارامتر های اولیه R, C, L, Z و پارامتر های ثانویه X, D, Q, θ, ESR را دارد. این دستگاه دارای 10 رنج فرکانسی و 3 سرعت اندازه گیری می‌باشد.

یکی از قابلیت های Hantek 1833C امکان اتصال به کامپیوتر و لاگ کردن اطلاعات می‌باشد. منبع تغذیه این دستگاه را دو عدد باطری لیتیوم یون تشکیل می‌دهد که از طریق پورت Type-C نیز قابل شارژ می‌باشند.

اطلاعات فنی LCR متر هانتک 1833C

• فرکانس های تست : 100Hz, 120Hz, 400Hz, 1KHz, 4KHz, 10KHz, 40KHz, 50KHz, 75KHz, 100KHz
• اندازه گیری پارامترهای اصلی
  • مقاومت الکتریکی (R – Electrical Resistance) بازه 20MΩ ~ 0
  • ظرفیت خازنی (C – Capacitance) بازه 20mF ~ 0
  • میزان سلف (L – Inductance) بازه 2000H ~ 0
• اندازه گیری پارامترهای ثانویه X/D/Q/θ/ESR
• دارای سه سرعت اندازه گیری 4 بار در ثانیه، 2 بار در ثانیه و 1 بار در ثانیه
• تست لول 0.6Vrms و 0.3Vrms
• قابلیت اندازه گیری به صورت Auto (تعیین خودکار) و Manual (تعیین دستی)
• امکان تشخیص خودکار در حالت Auto (قابلیت Auto Detect)
• قابلیت self calibration
• قابلیت نگه داشتن اطلاعات نمایشگر (Hold Data) با استفاده کلید Hold
• صفحه نمایشگر LCD از نوع TFT با اندازه 2.8 اینچی
• باتری از نوع لیتیوم یون قابل تعویض

برای استفاده از قسمت کالیبره کردن، پس از فشردن کلید CAL، قطعه short circuit card را که همراه دستگاه می‌باشد را در ترمینال های Hpot و Lpot قرار دهید (توجه کنید که در این حالت هیچ قطعه ای نباید به دستگاه متصل باشد) و سپس روند self calibration را انجام دهید. این روند ممکن است تا 10 الی 15 دقیقه طول بکشد.

توجه کنید که بهتر است پیش از شروع روند کالیبره کردن، دستگاه به صورت کامل شارژ شده باشد و در حین انجام کالیبره نیز اتصال دستگاه با لپتاپ یا برق را نیز قطع کنید.

اقلام همراه Hantek 1833C LCR Meter

• یک عدد دستگاه Hantek 1833C
• پراب اندازه گیری با سری سوسماری
• کابل شارژ و اتصال به کامپیوتر (USB به Type-C)
• شارژر 5 ولتی
• 2 عدد باتری لیتیوم یون (داخل دستگاه قرار دارند.)
• short circuit card
• کیف حمل
